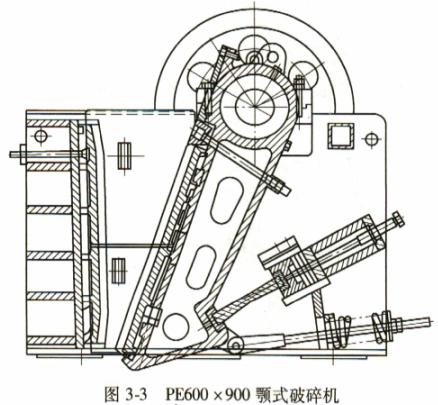

圖3-3所示為PE600×900顎式破碎機，該機動顎為正懸掛。這種破碎機是在老式600×900顎式破碎機基礎上改進設計而成，是由作者設計由某廠制造并銷售給意大利廠商，設計要求是，提高產量、降低機重。首先采用機構優化設計使破碎機有最佳的動顎運動特性，不僅能保證破碎機產量可提高35%左右而襯板使用壽命又可延長，具體數值沒有記載。破碎機總質量大約降至14t，原機為15. St。在結構方面，將肘座后墻水平方向布置改為沿著肘板方向傾斜布置，這樣減少了肘板在機架垂直方向的分力，使肘座導軌受力得到改善，其次的特點是，將肘板座后墻板設計成受壓的桿件而不是一種呈梁的形式，從而提高它的強度，減輕質量。國產顎式破碎機質量普遍比國外先進破碎機質量大而且差值也不小，其中重要原因是材質和工藝，其他原因也值得研究和探討，如動顎、機架結構不合理和飛輪過重等。主軸中心不在機架側臂板中心上，形成懸臂等也是一個因素。在此前，作者先后曾設計150×750、250×400、400×600、500×750各規格復擺顎式破碎機，分別在湖南、湖北、河南、遼寧、河南以及江蘇等地某制造廠制造，其性能均比國標中所規定技術指標優越。
