球磨機

一、簡介
    球磨機和棒磨機是臥式放置的筒式磨礦設備。當簡體回轉時，裝在簡體內的研磨介質（球或棒）在摩擦力和離心力的作用下，隨著筒體的回轉而被提升到一定高度，然后使其按一定的線速度拋落，于是對筒內物料產生沖擊、磨削和擠壓，使物料粉碎。被磨物料從球磨機或棒磨機一端進入，磨細的產品借助連續給入物料的推力、水力或風力從另一端排出機外。
球磨機和棒磨機一般由異步電機或同步電機拖動，采用單邊傳動、雙邊傳動或由電動機在筒端直接拖動。簡體的轉速設汁在臨界轉速以下，為了獲得更好的沖擊效果，有的磨機的轉速可凋。
二、適應物料
    該機使用于濕式和干式流程中粉磨各種硬度的礦石、巖石和其他適磨物料。
三、磨機形式

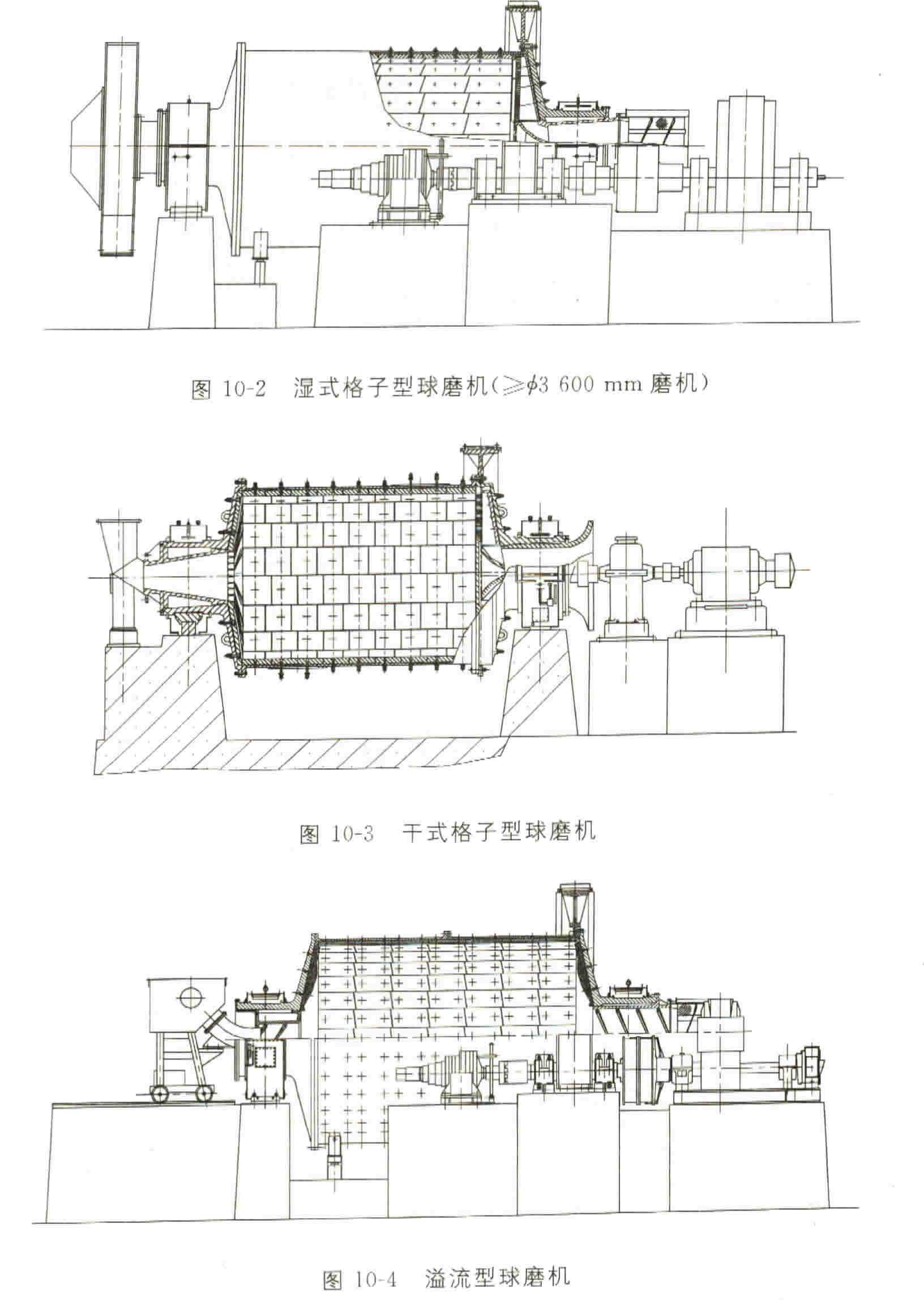

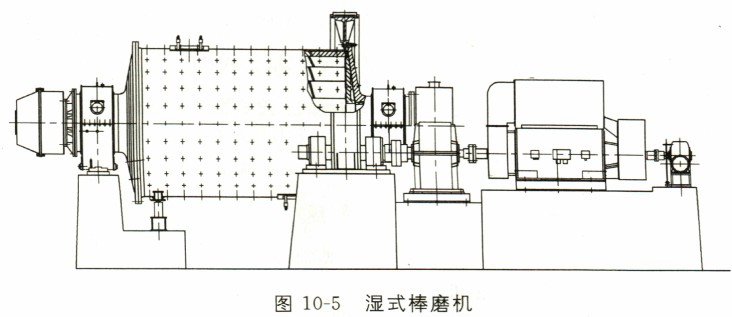

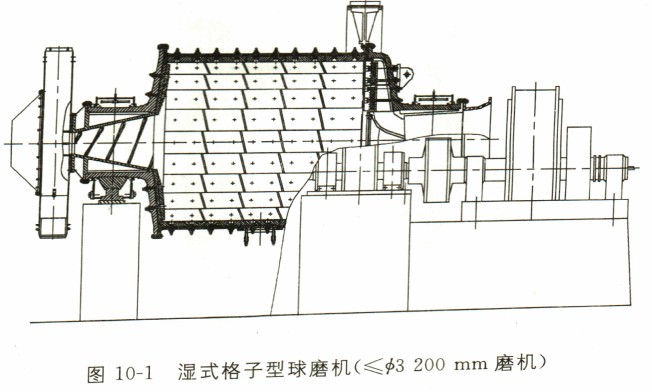

   球磨機和棒磨機（以下簡稱磨機）根據介質不同而相區分；球磨機按排料形式分為格子型和溢流型，格子型球磨機分為干式和濕式。結構型式分別見圖10-1、圖10-2、圖10-3、圖10-4、圖10-5，此圖不確定具體結構。其中格子型球磨機Φ 3200 mm及其以下直徑的規格出料端蓋推薦采用圖10-1結構，Φ 3200 mm及其以上直徑的規格出料端蓋推薦采用圖10-2結構。

四、磨機的傳動形式

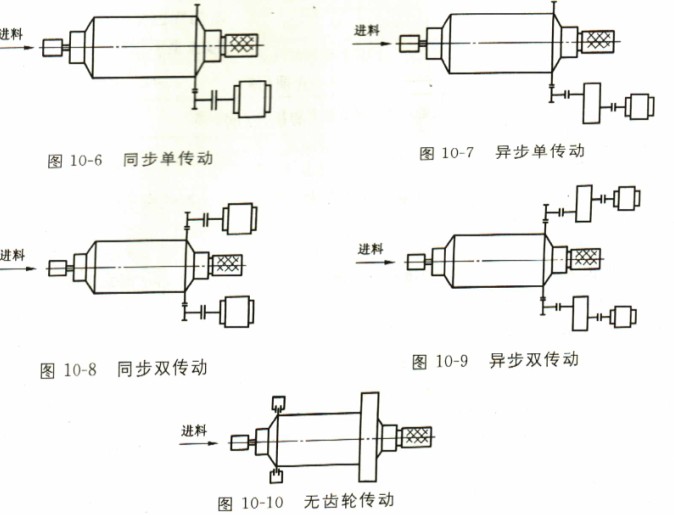

球磨機或棒磨機的傳動型式分為同步電機傳動、異步電機傳動和無齒輪傳動。根據功率大小，同步電機傳動和異步電機傳動分為單傳動和雙傳動。對于單傳動的磨機，按其布置形式分為左裝和右裝（面對進料端順著科流方向看，主電機在簡體左側的是左裝，主電機在筒體右側的是右裝）。具體型式見圖10-6、圖10-7、圖10-8、圖10-9、圖10-10。

五、型號表示方法
   標記示例

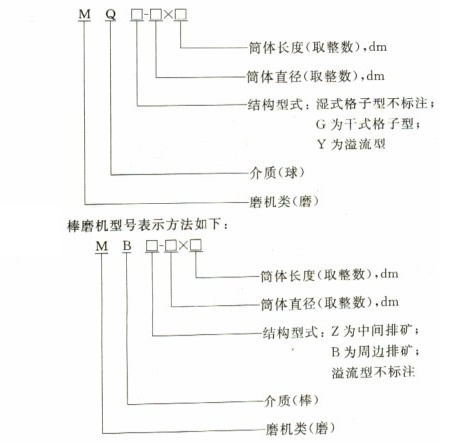

球磨機型號表示方法如下：

（1）球磨機
筒體內直徑為2700mm，筒體有效長度為3600mm的濕式格子型球磨機，其標記為：MQ-27×36球磨機；
（2）棒磨機
筒體內直徑為3200 mm，筒體有效長度為4500 mm的中間排礦濕式棒磨機，其標記為：MBZ-32×45棒磨機。
六、基本參數

濕格子型球磨機基本參數
型號	筒體直徑mm	筒體長度mm	筒體有效容積m3	最大裝球量t	工作轉速r/min	主電動機功率KW	排礦粒度mm	產量t/h
MQ-0909	900	900	0.45	0.96	34.0～39.2	≤17	0.3～0.074	0.70～0.35
MQ-0918	900	1800	0.9	1.9	34.0～39.2	≤22	0.3～0.074	1.40～0.65
MQ-1212	1200	1200	1.1	2.4	29.5～33.5	≤30	0.3～0.074	1.65～0.80
MQ-1216	1200	1600	1.5	3.2	29.5～33.5	≤37	0.3～0.074	2.4～1.2
MQ-1224	1200	2400	2.2	4.7	29.5～33.5	≤55	0.3～0.074	3.2～1.5
MQ-1515	1500	1500	2.2	4.7	26.5～29.8	≤60	0.3～0.074	3.3～1.4
MQ-1522	1500	2250	3.4	7.2	26.5～29.8	≤75	0.3～0.074	5.0～2.4
MQ-1530	1500	3000	4.5	9.7	26.5～29.8	≤95	0.3～0.074	6.1～3.1
MQ-2122	1500	2200	6.7	14.7	22.2～25.2	≤155	0.3～0.074	10.0～4.7
MQ-2130	2100	3000	9.2	19.8	22.2～25.2	≤210	0.3～0.074	14.0～6.4
MQ-2424	2400	2400	9.8	20.7	20.8～23.5	≤210	0.3～0.074	14.7～6.9
MQ-2430	2400	3000	12.2	25.8	20.8～23.5	≤240	0.3～0.074	18.5～8.7
MQ-2721	2700	2100	10.7	23.0	19.6～22.2	≤260	0.3～0.074	16.7～8.5
MQ-2727	2700	2700	13.8	29.0	19.6～22.2	≤310	0.3～0.074	20.7～11.0
MQ-2736	2700	3600	18.4	39.0	19.6～22.2	≤400	0.3～0.074	28.0～13.0
MQ-3230	3200	3000	21.8	46.0	18.0～20.4	≤500	0.3～0.074	33.0～15.5
MQ-3236	3200	3600	26.2	56.5	18.0～20.4	≤630	0.3～0.074	39.6～18.6
MQ-3245	3200	4500	32.8	65.0	18.0～20.4	≤800	0.3～0.074	49.0～24.0
注：筒體直徑指筒體內徑，筒體長度是指筒體的有效長度；2：給礦粒度為≤25mm。

干格子型球磨機基本參數
型 號	筒體直徑mm	筒體長度mm	筒體有效容積m3	最大裝球量t	工作轉速r/min	主電動機功率KW	排礦粒度mm	產量t/h
MQG-0909	900	900	0.45	0.9	34.0～39.2	≤17	0.6～0.074	1.40～0.36
MQG-0918	900	1800	0.9	1.5	34.0～39.2	≤22	0.6～0.074	2.8～0.7
MQG-1212	1200	1200	1.1	2.8	29.5～33.5	≤30	0.6～0.074	2.6～0.9
MQG-1216	1200	1600	1.5	2.5	29.5～33.5	≤37	0.6～0.074	3.9～1.4
MQG-1224	1200	2400	2.2	3.6	29.5～33.5	≤55	0.6～0.074	5.1～1.8
MQG-1515	1500	1500	2.2	3.6	26.5～29.8	≤60	0.4～0.074	5.2～1.9
MQG-1522	1500	2250	3.4	5.6	26.5～29.8	≤75	0.4～0.074	10.2～2.7
MQG-1530	1500	3000	4.5	7.5	26.5～29.8	≤95	0.4～0.074	14.0～3.6
MQG-2122	2100	2200	6.7	11.0	22.2～25.2	≤155	0.4～0.074	25.0～5.0
MQG-2424	2400	2400	9.8	16.0	20.8～23.5	≤210	0.4～0.074	29.0～7.5
MQG-2430	2400	3000	12.2	20.0	20.8～23.5	≤240	0.4～0.074	38.0～9.5
注：筒體直徑指筒體內徑，筒體長度是指筒體的有效長度；2：給礦粒度為≤25mm。

溢流型球磨機基本參數
型 號	筒體直徑mm	筒體長度mm	筒體有效容積m3	最大裝球量t	工作轉速r/min	主電動機功率KW	排礦粒度mm	產量t/h
MQY-0918	900	1800	0.9	1.7	29.0～39.2	≤22	0.3～0.074	0.63～0.30
MQY-1224	1200	2400	2.2	4.2	25.2～33.3	≤55	0.3～0.074	2.90～1.35
MQY-1522	1500	2250	3.4	6.5	22.5～29.8	≤75	0.3～0.074	4.5～2.1
MQY-1530	1500	3000	4.5	8.6	22.5～29.8	≤95	0.3～0.074	6.0～2.8
MQY-2130	2100	3000	9.2	17.6	19.0～25.2	≤210	0.3～0.074	12.6～5.8
MQY-2136	2100	3600	11.0	21.0	19.0～25.2	≤210	0.3～0.074	12.8～6.0
MQY-2424	2400	2400	9.8	18.8	17.8～23.5	≤240	0.3～0.074	13.2～6.2
MQY-2430	2400	3000	12.2	23.0	17.8～23.5	≤240	0.3～0.074	16.6～7.8
MQY-2736	2700	3600	18.4	35.0	16.8～22.2	≤400	0.3～0.074	25.0～11.7
MQY-2740	2700	4000	20.4	38.0	16.8～22.2	≤400	0.3～0.074	27.7～13.0
MQY-3245	3200	4500	32.8	61.0	15.5～20.4	≤630	0.3～0.074	44.0～21.6
MQY-3254	3200	5400	39.4	73.0	15.5～20.4	≤1000	0.3～0.074	52.8～25.9
MQY-3645	3600	4500	40.8	76.0	14.5～19.2	≤1000	0.3～0.074	55.6～24.3
MQY-3650	3600	5000	45.0	86.0	14.5～19.2	≤1250	0.3～0.074	67.0～28.1
MQY-3660	3600	6000	54.0	102.0	14.5～19.2	≤1250	0.3～0.074	74.1～32.4
MQY-3685	3685	8500	79.5	130	17.2	≤1800	0.3～0.074	90.0～60.0
注：筒體直徑指筒體內徑，筒體長度是指筒體的有效長度；2：給礦粒度為≤25mm。
