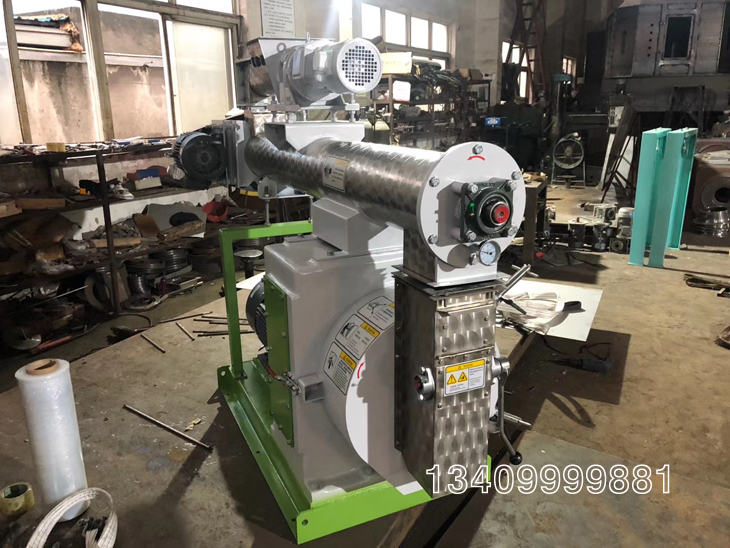

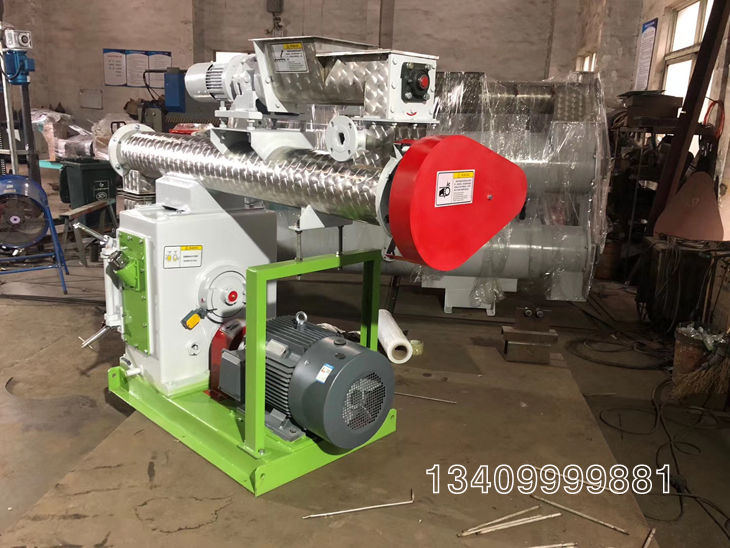

250飼料顆粒機
250顆粒機是生產顆粒飼料的關鍵設備。適用于年產3000噸級的小型飼料廠、水產養殖場和專業戶生產禽、畜、水產顆粒飼料。
富通新能源生產的250飼料顆粒機吸取了國內外顆粒設備的優點，結合自身多年設計制造經驗研制而成的小型顆粒飼料制粒機。
此型號顆粒機喂料系統采用無級變速電機控制，調速方便，主傳動系統采用齒輪傳動。具有產量高、噪音小、耗能低，工作壽命長，操作維護簡便等優點，并設有磁選除鐵和過載保護 裝置，工作安全可靠。
二、工作原理料倉中的粉狀配合飼料由喂料器進入調質器，在調質器中通入蒸汽，經蒸汽調質并攪拌后，通過下料斜槽進入顆粒機壓制室，并由喂料刮刀將粉料喂入環模內的二個壓制區，由于環模高速旋轉將物料帶入環模和壓輥之間，在環模和壓輥的強烈擠壓作用下，物料逐漸壓實，并在模孔中成形，由于物料在模輥之間的擠壓是連續的，因此成形后的料從模孔中不斷呈柱狀排出，然后由切刀切成所需長度的顆粒，進入下道工序。
三、主要結構介紹
1、喂料器由絞龍軸、筒體外殼、擺線針輪減速器、電磁調速電機，帶座軸承等組成，絞龍葉片采用滿面式，螺距采用變螺距結構，絞龍軸通 過擺線針輪減速器及電磁調速電機帶動并旋轉，起到輸送物料的作用。
2、調質器有時亦叫攪拌器。它由調質軸、漿葉、帶座軸承、皮帶輪、電機等幾部分組成。調質筒體長度可根據用戶需求適當加長，開有觀察清理門，以便維修和清理。調質時，蒸汽與物料能充分接觸，以提高調質效果。
3、下料斜槽是由斜槽、手柄、觀察門和殼體等組成。采用全不銹鋼材料。打開觀察門可隨時觀察掌握物料的調質情況，并可作為手工投料口，用于研磨環模或喂入油性物料等，而拉出斜槽機外排料手柄，可進行機外排料，使物料不進入壓制室，以便試車和故障排除。4、顆粒機主傳動箱結構，它由齒軸、大齒輪、主軸、傳動輪、空軸、箱體、環模、壓輥總成等組成。電動機通過聯軸器帶動齒軸旋轉，齒軸與大齒輪相嚙合，這樣又帶動大齒輪旋轉，大齒輪通過鍵與空軸相聯，因此又帶動空軸旋轉。空軸通過螺栓與傳動輪相固接，從而傳動輪與空軸一起旋轉。環模通過抱箍和鍵與傳動輪相聯，從而使環模旋轉。主軸在正常工作時不轉動（過載除外）前端是壓輥總成和壓板的固定支座，后端裝有過載保護裝置。
5、當有異物如石塊、麻線等雜質進入壓制室或物料流量過大時，壓輥不再隨環模旋轉時，主軸扭矩超過正常扭矩從而導致傳遞給安全銷的剪切力超過其本身的允許強度極限，這時安全銷折斷，從而使主軸花鍵座轉動推動行程開關觸頭使主機停轉，這樣就起到保護其它主要零件不受損壞。
四、主要參數：
主機功率：15KW；
生產效率：0.5～1.5T/h(產量根據配方、環模孔規格等的不同而不同)；
喂料器功率：0.55KW；
調制器功率：2.2KW；
環模內徑：250mm；
顆粒規格：Φ2～Φ18mm；
總質量：0.75T；
尺寸：1600*640*1400mm。
