0、引言
    秸稈壓塊機是把松散的農作物秸稈壓制成塊狀物料的設備。經壓縮后的秸稈塊便于存放，牲畜易于咀嚼，營養也易于吸收，便于儲運，同時也可制成燃能很高的生物質燃料。我國是世界農業生產大國，農作物秸稈年生產6億t多，秸稈資源豐富。近幾年，隨著我國畜牧業的發展及農業部關于秸稈綜合利用方案的推行，秸稈塊的需求存在著巨大的市場空間。為了更好更快地?fù)屨际袌?chǎng)，壓塊機的設計效率與設計水平需要進一步提高。
    隨著科技的迅速發展和計算機CAD/CAE技術的應用，機械設計已由傳統二維設計向三維設計轉變。為了適應現代機械設計發展的趨勢，需要綜合應用CAD/CAE技術進行機構的三維設計與分析。本文采用UG軟件對秸稈壓塊機進行機構實體建摸和整機的裝配，運用ANSYS有限元分析軟件取代手工計算對秸稈壓塊機進行分析。此種設計方法不僅縮短了秸稈壓塊機的設計周期，而且提高了設計精度，使秸稈壓塊機的機械結構更趨合理。
1、秸稈壓塊機的設計及原理
1.1建模思路
    對秸稈壓塊機的CAD建模主要有兩種建模思路，分別是“自底向上”與“自頂向下”兩種。通常采用的設計思路是“自底向上”。這種方法是先構造基本的幾何圖元（如點、線、面等），然后逐漸地向上構造體，直到整個零件的生成。“自頂相下”的構造思路基本相反。秸稈壓塊機的設計結合這兩種設計思路，進行混合設計。
1.2建模方法
    UG軟件對產品的三維建模的具體方法有顯式建模、參數建模、基于約束的建模及復合建模。為了使建模后的壓塊機各機構的重構性更好，建模過程中多采用草圖的構圖方式，使得所建模型的參數化更強，便于后續的修改。
1.3壓塊機總裝

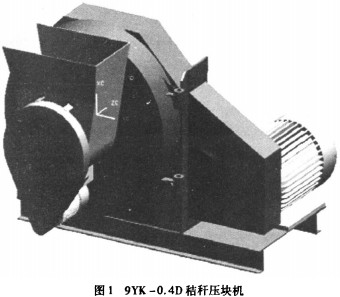

對構建好的壓塊機所有零部件進行裝配，生成如圖1所示的秸稈壓塊機總裝圖。

   運用UG軟件的分解圖功能，可清晰地了解壓塊機的各部件組成情況，如圖2所示。

2、壓塊機主軸的有限元分析
2.1  ANSYS中主軸模型的導入
    通過IGES接口把UG中建好的主軸模型導入AN-SYS中進行分析。圖3是導入ANSYS的主軸幾何實體模型。

2.2對主軸進行有限元網格劃分
    在ANSYS中，網格劃分的方法主要有自由、映射以及掃掠等方法。網格劃分的好壞直接影響到后續的計算速度與計算精度。此處為了使劃分的網格更加均勻，采用掃掠與自由劃分相結合的方法進行網格劃分。

    圖4為網格劃分示意圖（有限元模型）。由于結構比較規則，適宜采用ANSYS9.0中的solid95六面體單元進行網格劃分。劃分結果：節點總數為19168，單元總數為12 024。
2.3主軸的應力分析
2. 3.1應力求解
    在求解之前，定義有限元分析的邊界條件，即鍵槽的自由度約束與軸端裙板最大扭矩的施加。
    求解得到階梯軸的最小直徑75處的最大剪切應力為12.9 MPa，小于許用應力40 MPa。軸的設計滿足應力要求。
2.3.2分析比較
經過ANSYS的分析計算，得到直徑5軸的橫截面應力分布，如圖5所示。

   X與y坐標分別為主軸徑向的兩個坐標．y軸延裙板豎直方向，主軸圓心為坐標原點。圖6為直徑75軸剪切應力的等值線圖。

    根據設計經驗，階梯軸應力分布完全符合實際應力分布情況，證明了ANSYS分析結果的正確性。
    根據材料力學的最大應力計算公式，理論計算得到妒5軸所受最大應力值為11.5MPa。這與有限元分析的結果最大剪切應力為12.9MPa很相近，進一步證明了ANSYS有限元分析軟件分析結果的正確性。
2.4主軸的模態分析
2.4.1模態的概念
    模態是結構系統的一種屬性，表征模態的特征參數是振動系統各階固有頻率、振型、模態質量、模態剛度和模態阻尼等。不論何種阻尼情況，機械結構對外力的響應都可以表示成固有頻率、阻尼比與振型等模態參數組成的各階振型模態的疊加。模態分析就是用模態參數來表示結構系統的運動方程，并確定模態參數的過程。
    有限元模態分析的核心問題就是找到結構的各階固有頻率，以及機構的彎曲剛度與扭轉剛度的分布情況。知道了固有頻率，就可以指導機構設計和使用，使得設計固有頻率和使用時的外部激振頻率相避開。同時，根據剛度的分布情況，可以指導機構剛度的改進，提高整體剛度分布，從而保證機構使用的可靠性。
2.4.2主軸的模態計算

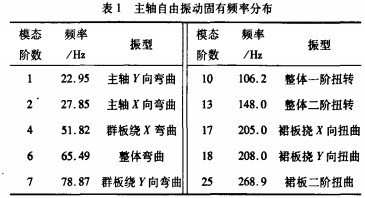

    主軸的彈性模量E=2. 08×10⁵ MPa，泊松比e=0.3，密度p=7，8×10-6kg／mm3。根據主軸的材料與幾何參數，采用Block Lanczos（蘭索斯法）方法，計算得到主軸前25階振型，其中主要振型如表1所示。

2.4.3結果分析
   由振型的分布情況可以看出：當外部激振頻率低于22 Hz時，主軸整體機構的剛性足夠；當激振頻率大于150 Hz并且不斷增高后，階梯軸將不受到擾動，工作穩定，此時的裙板變形明顯增大，剛性嚴重不足；當工作頻率高于51 Hz時，需要改變?nèi)拱宓某叽缁蚪Y(jié)構來提高其剛性。
3、結論
    1)通過以上的一系列分析計算與比較，充分證明了ANSYS有限元分析軟件的可靠性，采用此種設計方法可大大提高壓塊機的設計效率。
    2)由計算結果可知，主軸的設計遠遠滿足設計要求，有很大的改進空間。由以往的設計經驗可知，空心軸比實心軸具有更良好的抗扭矩能力，而且又節省材料，因此有必要對主軸進行進一步的結構優化。
    3)優化后可以很方便地通過ANSYS軟件進行分析驗證，或直接采用ANSYS軟件對主軸進行自動結構優化設計，以得到滿意的設計結果。
