1、引  言
    糧食烘干機主要用于烘干玉米、大豆、水稻等谷物，使糧食含水量達到國家相關標準，確保糧食安全儲存。熱風爐是向烘干機提供符合溫度要求熱風的主要輔助設備，其熱風溫度控制是關鍵，目前大多數采用人工或繼電器上下限區間控制。人工控制是通過觀察熱風爐爐膛溫度值頻繁啟動、停止鼓風機實現，其致命缺點是耗費人力、縮短熱風爐使用壽命；繼電器區間控制雖解決人力問題，但因其控制原理是通過熱風爐爐膛溫度上下限控制鼓風機啟停實現，仍沒有解決鼓風機頻繁啟停問題，同時區間控制方式導致熱風溫度不穩定，影響烘干后糧食的質量。為克服上述控制方式的諸多缺點，本系統設計選用PLC為主機，采取PID調節控制方式，解決了傳統繼電器區間控制的缺點，又可實現設備故障聲光報警，從而大大提高了糧食烘干機烘干谷物的質量和效率。
2、系統組成
    本設計選用歐姆龍( OMRON)公司產品CPM2A- 60CDR -A為控制核心，其基本配置為36點輸入和24點輸出，完成系統各種開關量控制要求；并擴展一個模擬量單元，型號為CPMIA -MAD01，該單元包含兩路模擬量輸入和一路模擬量輸出，輸入量為溫度（電壓值），輸出量作為鼓風機變頻器控制電壓，完成熱風爐爐膛溫度自動控制。系統組成框如圖1。

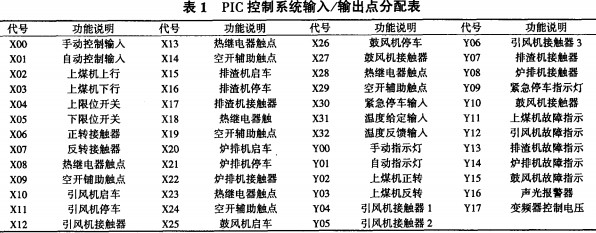

    根據系統組成框圖和工藝控制要求，對PLC控制系統輸入／輸出點分配如表1：

3、控制原理
    當操作開關置于手動位置時，每臺設備可單機熱風爐爐膛溫度處于自動控制：即比較給定爐膛溫度模擬量和實際模擬量之偏差，通過軟件PID調節器，輸出模擬量控制變頻器改變交流電源頻率，使鼓風機轉速發生變化，調節給風量達到熱風爐爐膛溫度的恒溫自動控制。
4、程序設計
    按工藝要求結合系統硬件圖，熱風爐爐膛溫度自動控制程序流程圖如圖2所示：
5、結束語
    本系統爐排機間斷運行時間間隔，可通過PLC內置兩路模擬量設定機械旋鈕改變IR250和IR251內容(0~200BCD)方便實現。所有設備一旦出現過流、短路故障時，PLC自動檢測做停車處理，并指示故障點發出聲光報警。
