1、前言
    小康礦選煤廠是一座年設計能力為1.5 Mt/a的礦井型動力煤選煤廠，原煤經二次篩分后，篩下物做為產品直接銷售到電廠，二次篩分的篩上物與一次篩分篩上物的破碎產物一起進入跳汰選煤。在這里二次篩分起著十分關鍵的作用。而隨笞礦井乍產能力的提高，現我廠年處理原煤260萬噸，二次篩分機采用了ZXF型香焦振動篩，使用效果良好。
2 、ZXF型香蕉篩結構和工作原理
2.1  結構

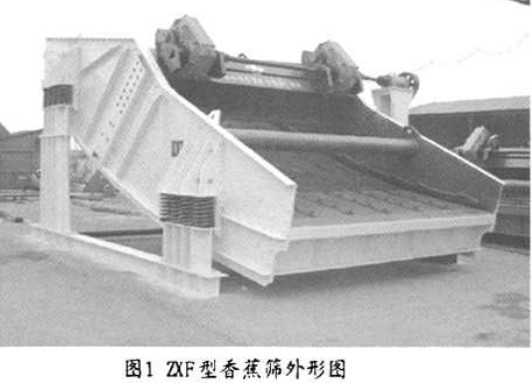

    ZXF型香篩篩由篩箱、激振器、傳動裝置和支承裝胃組成；篩箱由篩框、篩面及張緊裝置等組成：篩框為鉚焊連接的空問金屬結構件，下部橫粱組按折線形布置并分成5段。激振器采用兩個箱式激振器，其中一個激振器的主動軸與傳動裝置問裝由萬向聯軸器連接，激振器主動軸的另一端與另一個激振器的相對軸端用一個軟連接相聯。傳動裝置是由帶有皮帶輪的傳動軸、軸承與軸承座組成；支承裝置采用12組鋼彈簧支承裝置與底架連接。如圖1

2.2  工作原理
對于普通的直線振動篩，篩面上的物料層厚度從入料端到排料端是逐漸遞減的，物料在篩面上的運動速度基本一樣，而篩面給予物料的加速度也較小，物料在篩面上分層效果差，導致篩分效率效率較低。ZXF型香蕉篩應用等厚篩分原理，篩面成凹弧形，整體形狀與水果香蕉相似，從入料口開始，篩面傾角依次遞減，最后一段出料篩面基本在100左右，最大傾角為36°，形成光滑過渡的凹弧線。物料從入料口處迅速下滑分層，料層快速變薄，進入下一段篩面，由于篩面傾角在遞減，物料的運動速度也在逐漸減慢，料層基本上各段處都是相同厚度，這時物料在快速的運行過程中得到有效的篩分，因為大塊物料較快地穿過陡坡，這種較早的分層，使細的顆粒更快地靠近篩面，能相對不受阻礙地通過篩孔縫隙，所以香蕉形直線振動篩具有極高的篩分效率和高于同型號傳統分級篩1.5～2倍的生產能力。
3、香蕉振動篩的主要技術特點
    (1)單位面積生產能力大，在篩下物料含量占50%以上時，與同型號振動篩相比，提高生產能力約1.5～2倍
    (2)篩板采用棒條形不銹鋼篩網，具有強度大、耐磨及開孔率高的特點，整個篩面由25塊篩板組成，可根據生產的實際需要靈活的調整篩網尺寸，棒條形篩網的棒條隨著振動篩的振動而轉動，使得物料不易堵塞，大大提高了篩分效率。
    (3)篩框和各構件（矩形支撐橫梁）布置合理、受力均勻，具有高可靠性，使用壽命長。形狀美觀，結構簡單，易于維護，占用空間相對較小。
    (4)側板結構獨特，全部采用冷鉚聯接，加強筋按照應力點的分布配置，無焊縫，無應力集中，不會變形撕裂，強度更大，可靠性更高。
    (5)振動參數先進(K-4. 0-4. 87)，性能穩定，運行平穩，噪聲小(80-85dB)。
    (6)激振器采用新型“偏心塊外置整體箱式”結構激振器，斜齒輪傳動，安全可靠，潤滑，密封優越，維修，更換，振幅調整方便。
    (7)進料箱和排料口均設有耐磨可更換的襯板，以保護盲孔區梁的沖擊和磨損。
    (8)給料箱盲板與后段篩面形成兩種角度，以緩沖大塊物料對篩面的沖擊和減緩物料速度，并起到給料機分散物料的作用。
    (9)傳動系統簡單，傳動系統由一臺45KW電動機通過三角帶傳動給萬向連接軸，萬向連接軸連接輪與激振器連接，從而消除因振動篩振動造成的連接長度及軸線角度的變化。
4、 ZXF型香蕉振動篩的技術特征

5、 ZXF型香蕉振動篩在小康礦選煤廠中的應用
    小康礦選煤廠在2006年安裝使用了一臺ZXF3055/5型香蕉振動篩，取代了原來的雙節肢振動篩，解決了原振動篩工作時產生共振的問題。使用表明，ZXF型香蕉振動篩運轉平穩可。靠，故障率小，振動小，噪音低，具有處理能力大，篩分效率高等特點。可根據小康礦原煤的質量變化和市場對產品要求的需要，通過更換篩板使分選粒度下限在10～20mm之間調整，完全能夠滿足小康礦選煤廠的篩分要求。
6、結語
    實踐表明ZXF型香蕉振動篩性能穩定，運行可靠，能很好的進行原煤分級作業，且該機處理能力大，可以滿足選煤廠大型化的需求，是選煤廠原煤分級的有效設備。
