2PF - 1212破碎機轉子主軸軸頸磨損0. 50mrn，軸頸根部有微細裂紋，經超聲波探測顯示，裂紋深度6. 5mm，長約20mm。
    主軸材質為37SiMn2MoV，經強度計算主軸軸頸最小直徑d≥183. 3mm。故可用車削主軸軸頸至Ø185mm左右，熱配合固定套進行修復。
    原主軸設計只從軸承裝配上考慮，圓角偏小，裂紋出現在軸頸根部。為防止應力過于集中，特對此做了更改，由軸頸處向內車削進10mm，圓角改為R15。

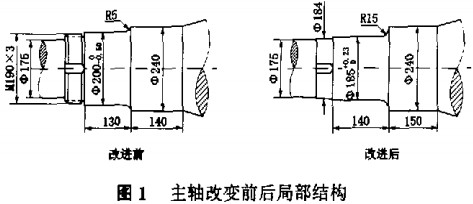

    為便于裝固定套，原軸頸外側由M190mm螺紋車削至Ø184mm光圓，待軸承安裝后由圓螺母定位改為軸套定位。主軸改進前后見圖1。

    按車削后軸尺寸Ø185^+0.23₀mm為基準加工固定套，加工后孔實際尺寸為巾1 85 ^+0.06mmi，過盈量為0.17mm，如圖2。

    對固定套進行加熱組裝，待冷卻后，對固定套外徑進行車削加工。由于轉子重量大，車削轉速達不到粗糙度要求，為此，最后一道工序對主軸套車削處輥壓，最后粗糙度在6.3左右，實際尺寸為Ø200 ⁺⁰⁰⁶₀。
    此次主軸修復在已是第二次，與第一次情況大致相同，第一次主軸材質為40Cr，本次材質力學性能優于40Cr，但許用彎曲應力參照40Cr，取值偏小。并且在進行強度校核時，沖擊系數取最大值。我廠第一次主軸修復，使用2年多，后因轉子體受損傷，整體報廢。此次修復使用半年多未發現任何問題。
    三門峽富通新能源銷售破碎機、粉碎機、顎式破碎機、圓錐式破碎機。
