1 現階段應用環網柜技術特點

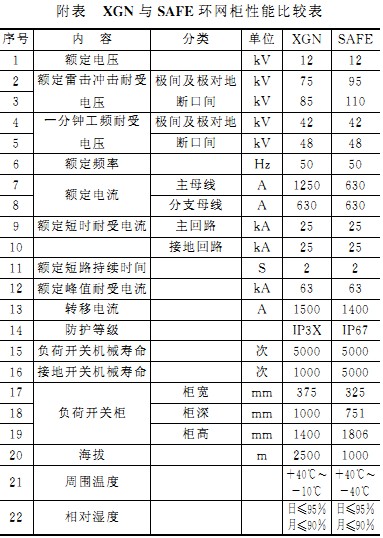

國內產品比較多的是以HXGN、XGN型號為代表環網柜，由真空負荷開關或SR負荷開關組成，屬早期應用產品，各地仍在使用。近年來，進L（合資）類產品以其可靠性高，空間占有小，高免維修（一般承諾30年）和高安全操作，各部件不受環境影響，且價格人幅下降等特點，該類產品迅速普及，如在嘉興市區從1998年以后逐步取消應用HXGN、XGN型環網柜，代之的主要以ABB公司的SafcRing SF6型、ALSTOM公司的M24型、施耐德電氣公司RM型以及德理斯?fàn)柟綧INEX型等為代表的環網柜。該類環網柜均以SFe,作為滅孤介質，開關整體較為緊湊，安裝簡便，按照絕緣分有空氣和SF6氣體兩類。現以某一品牌XGN和ABB公司SAFE柜為例，附表說明其技術性能差異。
三門峽富通新能源可以根據用戶的需求定做各種類型的高低壓配電柜。（鞏義配電柜定做、三門峽配電柜定做、洛陽配電柜定做、鄭州配電柜定做）
2環網柜應用分析
(1)運行管理雖然環網柜本身技術性能無可挑剔，由于其與線路（電纜）連接，各單位管理上比較實際的考慮，一般都是將環網柜劃歸線路類管理，包括預試檢修周期、運行操作等，這樣有助于對線路可靠性的綜合管理，有利于頻繁翻電操作管理。各局管理變電運行單位一般負責35kV變電所及以上部分，其管理責住劃分在變電所圍墻內設備，而點多面廣的線路環網柜，若由變電運行單位管轄，運行職責難以界定，且不利于操作管理。管理職責不易界定。
(2)調度管理問題 按照調度規程，變電所之f剛互通的需要進行環網操作的lOkV配網線路，均應屬于調度設備，環網柜是連接lOkV環網線路的樞紐，一般所有連接線路的環網柜均屬于調度設備，但調度在管理系統變電所的基礎上，還要調度100座環網柜開關站，增加調度工作量相當火。當然，也有部分局將城網調度劃分，沒專事城網配電線路的調度。
(3)接地問題環網柜與電纜連接施工時，為保證電纜檢修時安全要對電纜放電和接地，但由于無法掛沒接地線，要用接地閘刀，現在比較多的是用三工位的閘刀，最后一位直接接地，由于操作其接地時，沒有對線路有電時的閉鎖功能，容易發生帶電合地刀事故，特別是環網柜量多，相互間轉供比較頻繁，也易誤操作。
(4)應用環境差環網柜分為戶外和戶內兩類，戶內一般按照開關柜排列布置方式，戶內一般建造在小區內，戶外則安裝在箱體內，一般為4面柜組成一座開關站，多在道路邊，不論戶內戶外，受環境影響比較人，特別是電纜溝極易進水而影響環網柜。
(5)尺寸問題 由于過分強調環網柜柜寬，造成施工時．位置狹窄，施工困難，特別是國內10kV電纜一般為三芯電纜，電纜截面越來越人，做電纜頭難，電纜不易彎曲，在無法穿越固定CT時只能拆卸，穿越后又受三叉影響無法按照原位置進行固定；而且一般環網柜電纜連接頭高度均不足60cm，三芯電纜一般單臂長度在50～60cm，使得電纜分叉點安裝后置于柜下，電纜溝內，易受污水浸漬，很不安全。
(6)壓變問題 設計手冊中，對于開關站是否需要10kV母線壓變不明確，在實際操作過程中，一種意見是環網柜屬于點多面廣的配電設施，不需要監視電壓，另一種是考慮配網自動化或其他計量，應該裝設壓變。
(7)命名問題
環網柜間隔如何命名，聯絡電纜如何命名，出線電纜如何命名，沒有統一標準，各地意見不一，特別是在開關站有調度設備及非調度設備，也要有所區分。
3 環網柜的優化
對于環網柜的優化就是要面對現狀，提高應用應變能力，能適應任何環境，任何管理方式，既要可靠，又不致誤操作，
(1)確保出線柜的開斷故障電流能力 環網柜最主要特點，是具備關合短路電流能力，不具備開斷短路電流能力，而隨著環網柜技術的發展，有向斷路器發展的趨勢，即具備開斷能力。環網柜出線柜要不低于關合能力的開斷能力，至少不能低于20kA，以確保分支短路時迅速隔離故障。
(2)增加接地閘刀的帶電閉鎖功能 環網柜聯絡柜的接地閘刀要有電纜頭帶電閉鎖合閘操作功能，以硬閉鎖方式為佳，并要求合接地的搡作與合開關的操作分屬不同操作孔，電纜頭是否帶電需有能夠顯示的標志，從操作步驟的軟檢查，和開關本身硬閉鎖（帶電無法合上）來杜絕帶電接地。
(3)壓變的附屬?zèng)]計 由于配置壓變有利配網自動化實施以及顯示電壓損耗，所以不管戶外、戶內以配置壓變?yōu)橐耍桥渲脡鹤円装l(fā)生諧振并增加投資，因此壓變的安裝不單獨組柜，附屬于進線柜，壓變中性點不接地，或采用容性壓變，壓變的容量要符合配網自動化設備充電的需要。
(4)開關站內一次接線圖 建議出廠時，在開關站的正面，或戶外開關站的門背面有標準的組合一次接線圖，以廠家配置為宜，使環網柜組成方式間接直觀。
(5)各位置圖標的分類識別 環網柜母線、負荷開關、接地閘刀均應有明顯的顏色區分，并符合圍標對于顏色的定義，顏色之間還需連貫性，使環網柜各部位有層次感。
(6)操作手柄的設計 操作手柄要求簡潔明了，應將接地閘刀操作手柄與其他手柄區分，操作手柄建議配置放于現場，環網樞的側面或門背面，利于管理，最后能結合一次主接線圖。
(7)戶外開關站門鑰匙的設計 戶外開關站點多面廣，現在有掛鎖方式，也有暗鎖方式，都需鑰匙開鎖，一是管理不方便，不利于事故處理，二是容易銹蝕，時間長了打不開。建議改為密碼錟，密碼編排可以根據開關站的編號，也可以根據聯絡的秩序編號。
(8)戶外開關站箱體表面 表面要有醍目的“高壓危險”標示牌，標示牌要防盜，建議增加服務熱線電話與事故報警電話，便于群眾監督。
(9)電流互感器(CT) 電流互感器以軌道安裝為宜，便于電纜頭的插入后CT的固定，防止CT無法固定，可能開路的風險。
(10)電纜連接 電纜連接與環網柜以插拔式為宜，要能防潮，螺栓固定電纜頭的螺孔位置不能低于60cm，為便于安裝維護，柜寬建議不低于40cm。
(11)配網自動化附屬設備 實施配網自動化還需要安裝遠動監測終端（含通訊），蓄電池以及單相故障選線設備，建議配置專用柜，進行合理的設計，要考慮通風、散潮的因素，二次走線要合理與整潔，以專用通道為佳。
(12)環網柜命名的統一 應該根據各地配網管理的實際情況，貫徹易記、易區別、易維護的原則。如命名應按10kV架空干線分段命名方式，并必須強調雙重命名原則，如××線1004開關。
