0前言
    5HG-1型小型烘干機是可移動、全封閉、自動控制、壓風式、谷物和農產品兩用烘干機，采用短時間干燥、長時間緩蘇方法對谷物進行干燥，熱氣流方向與谷物流動方向成錯流，使谷物與熱空氣進行充分熱交換。
    一定狀態參數的空氣（冷空
氣）經熱風爐加熱后（等濕加熱，所加熱量為仉）所得的另一狀態參數的空氣（熱空氣）由風機送人熱風室內，透過谷層后的廢氣進入廢氣室后，排人大氣中；干燥倉內的谷物受熱升溫干燥，經干燥后的谷物在水份降至預定要求時，即可以排出干燥倉外。

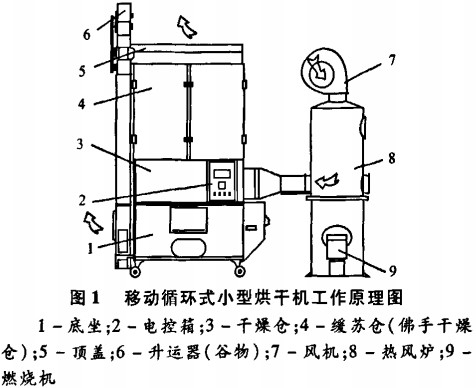

    根據實際要求，烘干機基本參數取如下值，并進行設計計算：處理量（烘干前）：G₁=1 000 kg；干燥前谷物水份：w₁= 23%；干燥后谷物水份：w₂=13%；干燥速率：v=1～2%/h。烘干機的結構原理，如圖1所示。

1  風機選配
1.1  空氣狀態參數選定及計算
對烘干機配套風機進行計算時，應采用夏季空氣狀態參數，即空氣溫度b= 30℃、相對濕適度為80%，根據式(1)、式(2):
