秸稈壓塊機又稱秸稈固化成型機，主要是用于加工玉米、小麥、水稻、豆類、花生、山芋等農作物秸稈或牧草壓塊飼料的專用設備。該設備可將鍘切長度為20～50 mm的農作物秸稈壓制成截面尺寸為中25～35 mm、長度20～100 mm的棒狀固體顆粒生物燃料（或牲畜飼料），壓塊成型后的顆粒密度大、體積小，便于儲存和運輸。

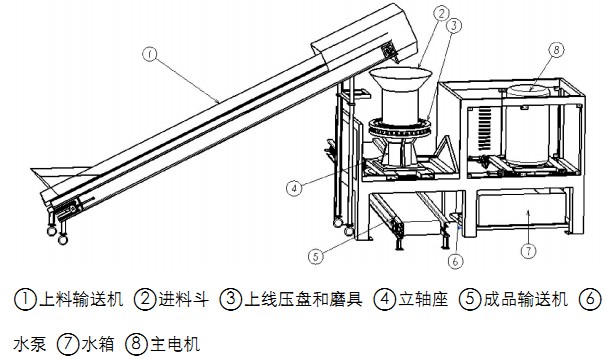

如下圖所示：
1、工作原理及結構特點
秸稈壓塊機由上料輸送機、壓縮機等部分組成。壓塊主機由機架、電動機、進料口、傳動系統、壓輥、環模、電加熱環、出料口等部分組成。其工作原理為：將準備壓制的秸稈或牧草進行鍘切，其長度20～50 mm，含水率控制在15%～25%范圍內（水分在17%的時候秸稈壓塊機的成型最好），經上料輸送機將物料送入進料口，通過主軸轉動，帶動壓輥轉動，并經過壓輥的自轉，物料被強制從平模型孔中成塊狀擠出，并從出料口落下，回涼后（含水率不能超過14%），裝袋包裝。
該設備的結構特點：一是電動機通過皮帶輪驅動一組皮帶輪輪，再帶動主軸轉動，然后通過主軸來帶動壓輥轉動，結構簡單，維修方便；二是壓輥與環模間徑向間隙調節方便，可保證兩個壓輥與環模之間最適當?shù)拈g隙；三是增設內外散熱水槽，可很好的降低 環模的溫度。
2、主要技術參數
秸稈壓塊機主要技術參數如下：
|
型號 |
FTHBYK5500 |
FTHBYK6000 |
FTHBYK7000 |
|
功率（KW） |
37 |
45 |
55 |
|
產量（KG/H） |
700-1200 |
1000-1700 |
1300-2000 |
|
重量（KG） |
2500 |
2800 |
3000 |
|
外形尺寸 |
2800*1300*1970 |
3040*1400*2100 |
3040*1450*2300 |
|
配套設備 |
原料輸送機、成品輸送機、電腦控制柜 |
3安全操作與使用
1)操作人員使用前應先閱讀設備使用說明書，了解該設備的工作原理和結構，經過技術培訓，合格后，才可上崗操作；否則，不能上崗操作。
2)檢查物料的含水率是否達到規定范圍要求。
3)檢查正常后，首先按下主開關，空車運轉2～3 min，待電機運轉正常后，再啟動上料輸送機。開始時要均勻連續地進料，不要時多時少，并保持物料有正常的含水率。在上料過程中要目視配電柜上的電流表，盡量使電流穩定在電機規定的額定電流之內（在電壓正常的情況下，37.7 A或45 A），使投料量與電機負荷相一致，防止超負載工作，以免燒壞電機。
4)壓塊機因堵塞不能轉動時，嚴禁強行啟動電機，把料倉內的物料清除干凈，再重新啟動電機。
5)停機前，為使下一次生產便于擠出，投料30 kg左右，加入適當?shù)乃铀蠛士刂圃?5%～40%，直到出散料為止。
6)停機時，首先停止投料，空轉2～3 min，待將機內的剩余物料全部擠出后，方能停止電機轉動。
4維護與保養
1)定期檢查控配電柜電器元件是否接觸良好、靈敏可靠，注意防潮、防塵，保持柜內清潔。本設備應根據用戶使用情況定期保養，檢查各部位磨損情況，磨損嚴重的零部件應進行修復或更換新件，各部位軸承應清洗檢查，并定期進行保養。
2)為防止軸承因缺油磨損要定期注油。主軸每半月用黃油槍注油一次，壓輥軸承每天注油一次。各轉動部位一定要保持足夠的潤滑油。
3)壓輥和環模是壓塊機的主要部件，因此要經常檢查壓輥與環模之間的間隙是否合適，位置是否正確，緊固螺栓是否牢固，潤滑油是否加足，以保證正常使用。為延長平模的使用壽命，應注意平模的正確使用，尤其要保持平模內的清潔度，檢查拆卸時絕不能用重錘錘擊，以免破壞表面光潔度。安裝時注意模塊與夾板的接觸面保持清潔，接觸面良好。要經常檢查平模的緊囤情況，不得有松動現象。如果有硬物、鋼鐵、石塊等進入平模孔內，必須及時清除，以免損壞壓輥與環模。
4)停機不用時，一定將平模內的物料清除干凈，涂油防腐。每天工作結束后，應檢查各連接固定部位有無松動現象，各注油部位有無漏油。
5常見故障與排除方法
5.1電機啟動后壓模不出料
啟動后壓模不出料是因?yàn)橥C(jī)時間過長壓模里的物料結塊卡死，或者是停機時壓模里的物料沒有加水干結造成死模。其排除方法是將平模內的物料清理干凈，重新放人含水的物料才可開啟電機。
5.2開機后草料不成形
開機后草料不成形原因是水分不合適或著壓模內加熱溫度沒有達到工作要求。原料含水率應在15%～22%的情況下，成塊率可達98%以上，其排除方法是把草料水分含水量要加到規定的標準，而且要延長剛開始少物料輸送時間來提升壓模內的溫度，從而更好的使草料成型。
5.3突然發生有節奏的振動或發出有規律的聲音
出現此狀況是因?yàn)橛杏操|(zhì)的雜物掉入壓模孔內還有就是機械的零部件松動，生產過程中機械轉動松動的零部件跟著轉而造成的。排除方法立即停機檢查并排除壓模孔內的雜物，并且檢查機械的零部件緊固好松動的零件，然后再重新開機。
5.4生產率下降
生產率下降其原因是壓模與壓輥之間的間隙逍大造成的，只要把壓模與壓輥之間的間隙調整到最小范圍，就可以解決了。
5.5電機聲音沉悶或尖叫
出現此狀況是因?yàn)槲锪线^于使物料太散，還有就是模腔內的物料太多造成了堵塞。改變方法；一是調整物料水分；二是將環模內物料清理干凈；三是根據電流表轉速來加料，轉速快就多加料，轉速慢就少加料。
5.6出塊速度不穩定
其故障原因是加入的物料不均勻，應根據電流表轉速來加料，轉速快就多加料，轉速慢就少加料。盡量連續均勻地投料，這樣壓塊的成型出料比較好。
5.7輥?zhàn)哟蚧?br />
輥?zhàn)哟蚧且驗閴狠佂鈭A花槽磨損厲害，或已經磨平造成的，應修復壓輥或者更換壓輥。
5.8電動機不能啟動
其故障原因是物料堵塞卡死，電機超負荷操作或者是有漏電。排除方法是：電機有過載保護裝置，清理堵塞的物料后再啟動；電機有漏電保護安全裝置，檢查是否有漏電現象，然后再開啟電機。
