木材削片機切片時影響切削阻力的被切削工件方面的因素主要有樹種、密度、含水率、溫度、材料力學強度、年輪寬度和節于缺陷等。

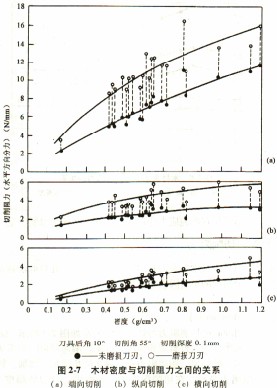

   (1)樹種與密度：使用銳利刀具和磨損刀具對多數樹種進行端向切削，縱向切削和橫向切削時的。切削阻力（水平分力）與試件材種密度之間的關系如圖2-7所示。無淪是銳利刀具，還是磨損刀具，切削阻力都隨樹種密度的變化有很大的變化。一般而言，試材密度增加，切削阻力會呈線性增加。而且，端向切削時切削阻力增加率比縱向切削和橫向切削增加得明顯。
   (2)含水率：一般情況下，隨著被切削木材含水率的降低，切削阻力在纖維飽和點附近開始增加，在含水率為10%左右，切削阻力出現最大值。如果含水率繼續減小，切削阻力基本不再變化，有時稍有降低（圖2-8）。

   (3)溫度：一般情況下，木材溫度升高，切削阻力呈降低的趨勢。
   (4)力學強度：上述密度、含水率，以及溫度與切削阻力的關系同各因素和材料力學強度之間的關系類似。而且，切削阻力與材料力學強度有密切的關聯。一般情況下，力學強度高的木材的切削阻力也較大。但是，木材的切削破壞中的橫向拉伸變形、縱向壓縮變形以及斷裂變形不是在單純應力作用下產生的，必須考慮復合應力。
