混合機是飼料加工廠的關鍵設備之一，配料混合系統是飼料廠的重要丁段，其中混合機的性能好壞與使用效果，直接影響生產率和產品質量。近10年來，隨著飼料添加劑工業和成套飼料加工設備的發展，對混合機的要求越來越高。一般要求混合精度高(混合變異系數cv達5%)、混合速度快、能耗低、粉塵密封性好、裝載系數大、出料干凈、噪音小、操作容易、運轉平穩、清洗維修方便、使用壽命長，對不同物性混合料有較好的適應性，混合后的制劑不產生離析分層現象，某些混合料還要求不產生混合過熱等。
按不同分類觀點劃分，飼料混合機可分為單軸結構與雙軸結構，立式與臥式，分批式與連續式，錐形、V形或圓筒形，攪拌式與無攪拌式。根據容器類型還可劃分為兩大類：容器回轉型，如滾筒型、V型、雙圓錐型、正立方型、S型：容器固定型，如臥式螺帶型、立式螺帶型、行星型、犁刀型、錐式螺帶型、無重力型。這些類型的混合機各特點及其適用范圍，混合速度有快有慢，混合精度有高有低。其中雙軸漿葉式、螺帶式、螺帶和漿葉組合式混合機，雙螺帶混合機等機型是近年來普遍選用的機型。
基于混合機性能，價值等各方面的考慮，臥式混合機因其混合均勻度高(CV可達3%)、速度快、裝填量可變范圍大、出料采用底卸大開門結構、排料迅速無殘留、出料門密封可靠無漏料、出料可采用氣動和電動2種形式、混合過程溫和、無偏析、不破壞物料的原始物狀態、在同一混合機內能混合不同批量物料、占用空間少、易與電子秤實現連鎖控制、可用于全價料、補充料和預混料的生產等特點，已成為一般飼料廠選用混合機的理想目標。
1、電動飼料混合機設計原理
1.1傳動方案的選擇
目前，傳動方案主要有4種，分別為鏈傳動、齒輪傳動、蝸桿傳動、帶傳動。
1.1.1鏈傳動其優點為：沒有滑動；傳動尺寸比較緊湊；張緊力小；傳動效率高。缺點為：瞬時速度不均勻；只能用于平行間的傳動：不宜在載衙很大和急促反向的傳動中應用：工作時有噪音；制造費用較高。適用于農業、采礦、冶金、起重、運輸、石油、化工等各種機械的動力傳動中。
1.1.2齒輪傳動其優點為：工作可靠；使用壽命條；瞬時傳動比為常數；傳動效率高；結構緊湊；功率和速度適用范圍廣。缺點為：齒輪制造需用專用機床和設備，成本較高；精度低時，振動和噪音較大；不宜用于軸間距離大的傳動。適用于各類機械中。
1.13蝸桿傳動其優點為：結構緊湊；工作平穩，無噪音；沖擊振動小；有很大的單級傳動比。缺點為：效率低；價格昂貴。可廣泛用于機床、機車、儀器、冶金機械以及其它機械制造部門中。
1.1.4帶傳動其優點為：能緩和載荷沖擊；運行平穩，無噪音：制造安裝精度低；過載時，帶輪上的帶打滑，防止其他零件的損壞。缺點為：有彈性滑動和打滑，使效率降低和不能保持準確的傳動比；帶的壽命短。其應用范圍廣，可用于各類傳動中。
通過對鏈傳動，齒輪傳動，蝸桿傳動，帶傳動等的優缺點及適用范圍比較，并比較各傳動的適用性和經濟性，選擇帶傳動為該混合機的傳動方案。
1.2混合機方案的選擇
飼料混合機可分為立式混合機和臥式混合機。其中立式混合機動力消耗小，占地面積小，但混合周期較長，生產效率低，卸料后，料筒底部常有剩余物料。而臥式混合機混合時間短，卸料快，生產率高，混合均勻度高，殘留量小，混合質量不受成分水分和脂肪的影響，但占地面積大，動力消耗大。
為滿足該混合機的設計批次量(50 kg/次)、生產率(0.5t/h)，以及各類攪拌器如螺旋帶、槳葉的要求，本混合機類型設計為臥式槳葉混合機。
1.3傳動原理圖總體設計

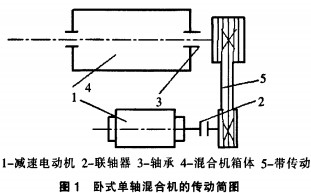

該飼料混合機的傳動原理如圖1所示。其工作機理為電動機輸出動力通過聯軸器驅動帶輪，由帶輪傳動將動力傳遞至主動軸即混合機箱體中，從而通過主動軸帶動攪拌器完成對飼料的混合。
該設計的原始數據為：混合機的混合量為50 kg/次；攪拌器與前后外殼的間隙為1O mm;攪拌器與上下內壁的間隙為25 mm;主軸的轉速為25~50 r/min;每批混合時間為2—6 min;混合均勻度為1:100 000;混合機的混合生產率為0.5 t/h;丁作情況實施兩班制，連續運轉；工作環境為室內，環境最高溫度35C；檢修時間為4年一次大修，2年一次中修。
2、混合機的動力系統的確定
Y系列電動機采用一般用途全封閉自扇冷式籠型三相異步電動機。該電動機具有防止灰塵，鐵屑或其他雜物侵入電機內部之特點，B級絕緣，工作環境溫度不超過+40C，相對濕度不超過95%，海拔高度不超過1 000 m額定電壓380 V，頻率50 Hz，適用于無特殊要求的機械上，如機床、泵、風機、運輸機、攪拌機等。選用條件：臥式混合機，批次混合重量50 kg/次，生產率0.5t/h，主軸轉速取25-50 r/min。
取n=40 r/min．由于帶傳動的速比/1=2-4，故nFh*n,=(2-4)x40=80～160r/min
電動機的輸出軸與聯軸器聯結，并對選用的聯軸器——凸緣聯軸器YL7進行載荷計算，通過查資料得到聯軸器的結構尺寸及參數，核校螺栓聯接的強度和鍵聯接。
3、混合機傳動系統的設計
帶輪的設計參數：v帶的型號為A型、中心距a=470mm、IA=2 000 mm、2=2、軸上的壓力FQ=127.7N。帶輪的結構尺寸如圖2所示。
4、主動軸的設計
該軸傳遞帶輪輸出的轉矩，用于帶動軸上攪拌器的轉動，完成對飼料的混合，其結構尺寸如圖3所示。
按彎矩校核軸的強度和按疲勞強度安全系數校核，結果表明可滿足要求。對軸上配合的軸承進行壽命校核，結果表明可滿足要求
5、攪拌器的選用及設計
槳式是結構最簡單的攪拌器，葉輪一般用扁鋼制作。應用最多的是可拆式葉輪。該設計選用的折葉槳式攪拌器以及確定的攪拌器的結構及參數見圖4。并對該攪拌器的強度進行校核計算。
6、結語
飼料混合機是以農業為前提設計的一個農業和機械相結合，能夠完成對飼料進行混合的裝置。該機具有結構簡單、維護使用方便及經濟效益明顯等顯著特點。該機雖然機構簡單，但一般混合機所需各部分零件都一應而全。從混合機的動力系統選擇開始，由于該混合機主動軸的轉速較低，若選用一般的電動機，功率太大，且需安裝連接一個減速器，會增大該混合機的制造成本，所以選用一種減速電動機，即經濟又實惠，為該}昆合機提供動力源。此外混合機傳動機構的選擇，通過對各類傳動系統的比較后，選用經濟且好用的帶傳動。主動軸和與主動軸連接的攪拌器（槳葉）的選用都經過經濟性和實用性的比較而得到結果。
對于該混合機的創新概念來看，該混合機只是對各類混合機的優、缺點比較進行的設計，完成的是一個結構簡單，只能對于一些粉狀飼料進行混合，其對飼料的黏稠度和濕度都有一定的限制，為此，該機在一部分情況下存在局限性。
