化工系統的供配電網絡大多是大容量的。在供配電系統中，DW15系列斷路器主要用于分配電能及保護線路。斷路器也常用于大功率電動機的電源端，當電動機啟動柜出故障或失靈時，起到對設備過載、負電壓和短路保護的作用。由于電氣設計上存在一些問題，DW15系列斷路器在實際使用中故障較多。根據實際使用情況，一對DW15 -630A和DW15 -1500A斷路器電氣控制作了改進，現介紹如下。
-
定做類型：各種高低壓配電柜
設備類型：配電柜
-
定做類型：各種高低壓配電柜
設備類型：配電柜
1、電氣控制形式的選擇
DW15系列斷路器的電氣控制有印刷電路板（電子）式和熱磁式兩種。筆者認為硫酸裝置的供配電系統不宜選用電子式斷路器，主要原因?yàn)椋?br />
a．只需實現設備過載、負電壓和短路的保護，沒有必要采用較為復雜的電子控制板；
b．電子控制板上的電子元件易損壞且難以檢查，一旦損壞只得更換整塊控制板，費用較高；
c．電子控制方式靈敏度高，經常誤操作而造成大面積停電，且一旦誤動作，較難恢復；
d．電子式斷路器不能頻繁操作。
鑒于以上原因，我廠選用了熱磁式斷路器。但在使用中，熱磁式斷路器仍存在一些問題，我廠根據實際情況作了改進。
2、熱磁式斷路器電氣控制的改進
2.1 DW15 -630A斷路器的改進

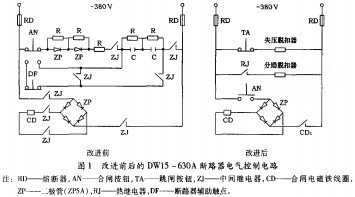

改進前后的DW15 - 630A斷路器電氣控制電路如圖1。
改進前，為使合閘電磁鐵線圈CD瞬間帶上380V直流電，在合閘之后，中間繼電器ZJ的4對常開觸點斷開使整個整流橋不帶電，故設計采用了一套輔助的半波整流充電貯能電路。在實際運行中，二極管ZP、電容器C及中間繼電器ZJ故障頻繁，致使整流橋燒壞，斷路器不能工作。為此，對電氣控制電路進行了改進，簡化了控制線路，便于故障的查找。在改進時，整流橋上的二極管容量宜適當選大一些，一般為5～10 A。
2.2改進前后的DW15 -1500A斷路器電氣控制電路

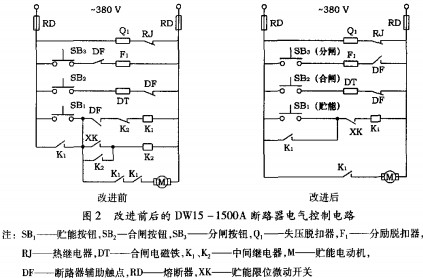

改進前后的DW15 - 1500A斷路器電氣控制電路如圖2。改進前，在電動貯能合閘回路中，選用了2個中間繼電器K1、K2作為轉換。在實際運行中，轉換常出故障。改進后，線路簡單，動作可靠，效果良好。根據供電場所的需要，常可選擇取消失壓保護（不取消也可以），將失壓脫扣器Q，掛鉤解除，即可實現線路停電不跳閘，合閘也可不受影響。
3、結束語
DW15系列斷路器是一種典型的機電一體化開關設備，其中電動齒輪、彈簧及連桿機構在聯動時較為復雜。斷路器的機械控制機構是一整體，執行機構亦是一整體，故控制機構需整體拆裝。我廠根據硫酸生產的實際情況對DW15系列斷路器電氣控制進行了改進。多年的運行實踐表明，改進是成功的，不但簡化了控制電路，而且使供電網絡安全可靠，大大減少了停電故障，保證了硫酸裝置的長期穩定運行。
